仕様
M801F | M801FH | |
---|---|---|
平均出力 | 50W | 80W |
最大出力エネルギ | 50J/pulse(@10ms) | 80J/pulse(@10ms) |
最大ピーク出力 | 7kW(@2.5ms) | 9kW(@2.5ms) |
繰返し周波数 | 単発/1~200pps 注2)200ppsは電力フィードバック時 | |
パルス幅 | 0.3~20ms(0.1msステップ) | |
同時分岐数 | 1~4分岐(2分岐以上はオプション) | |
時間分割光路数 (オプション) |
2光路、3光路 | |
所要電源 | 3相 AC200~220V±10% 50/60Hz 16A |
|
冷却方法 | 水冷(約10l/min@20℃、0.15~0.5MPa):標準 空冷:オプション |
|
装置寸法/重量 | 下図参照/水冷:約190kg 空冷:約210kg(純水含まず) |
※上記以外の詳細仕様に関しては、機器仕様書をご参照ください。

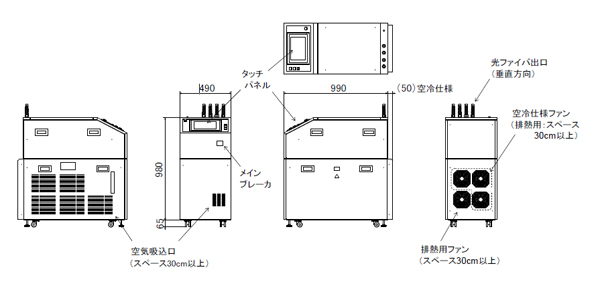

装置寸法

主な接合アプリケーション
- 電池部材
- 通信用光コネクタ
- リレー
- 水晶デバイス
- シールドケース
- リードフレーム
- 点火プラグ
- モータ(EV用)
- ファインピッチコネクタ(通信用)
- 光電センサ等各種センサ
- ボンディング用ワイヤ
- 金属金網
- 医療 など
